Información Básica.
Descripción de Producto

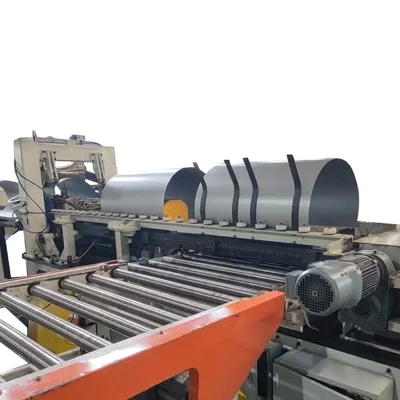

A: Máquina automática de laminación y soldadura de costura (11-12pcs/min, Siemens PLC y pantalla táctil)
Principales parámetros técnicos:
500kVA. Potencia nominal: 1 (inversor de frecuencia media DC) trifásico 380 V 50/60Hz
2 . Velocidad de soldadura (máx.): 16M/min
3. Productividad (máx.): 12 pzs/min
4. Diámetro interior del cilindro de soldadura: φ516-φ533 mm
5. Longitud del cilindro de soldadura (altura del cilindro): <1025 mm
6. Solapamiento de la costura de soldadura: 2,5-4mm (se puede ajustar el grosor de las inserciones resistentes al desgaste y a altas temperaturas)
7. Espesor de chapa de acero de carbono bajo: 0,5-1,5mm (tolerancia lateral larga y corta dentro de ±0,5, tolerancia diagonal dentro de ±1)
8. Presión del aire comprimido: 0,65 MPa
9. Agua de refrigeración: 80 l/min 0,3MPa (refrigerador opcional)
| Potencia de entrada | 3 FASE AC 380V-480V+10% |
| Potencia de salida | 1000 / 1800 / 6000Hz PWM 500V |
| Ciclo de trabajo nominal | 10% |
| Corriente de salida máxima (A) | 400 / 600 / 800 / 1200 / 1600 / 2400 / 3600 |
| Método de enfriamiento | Refrigeración por aire/agua |
| Especificaciones de soldadura | 256 |
| Método de control | KSR/KUR/PHA/SAIRS |
| Retroalimentación del diario | Sí |
| Mando electroválvula(V) | 24 |
| Control de la válvula proporcional | 0-10V,4-20mA/0-20mA |
| Función de Internet | Sí |
| Método de comunicación | I/o/Profinet/Profibus/DeviceNet/ELP/CCLINK |
El proceso:
La hoja de metal de succión se alimenta automáticamente al área de rodadura→laminación→tambor laminado Movimiento→Zona de soldadura→soldadura→soldadura→Corte→Descarga automática→repetir las acciones anteriores

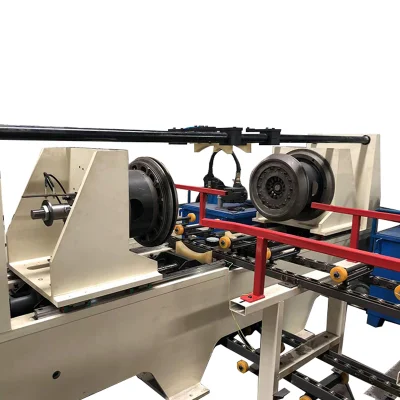

B: Semi-auto:máquina de soldadura de costura longitudinal resistente
| Descripción | Unidad | Datos |
| Capacidad nominal | KVA | 200 |
| Velocidad de soldadura | PC/min | 2~3 |
| Tensión nominal | V | 380 |
| Corriente nominal | R | 526 |
| Frecuencia | HZ | 50 |
| Capacidad continua | KVA | 140 |
| Corriente continua | R | 370 |
| Ciclo de trabajo | % | 50 |
| Tensión flotante secundaria | V | 6,8~7,6 |
| Regulación de tensión secundaria | 2 | |
| Velocidad de soldadura | m/min | 0~7 |
| Espesor de la pieza soldada máxima | mm | 2+2 |
| Espesor nominal de soldadura | mm | 1,5+1,5 |
| Alargamiento de extensión del brazo del electrodo | mm | 1100 |
| Estrado superior ajustable del electrodo | mm | 135 |
| Presión máxima de trabajo | N | 6000 |
| Consumo de aire comprimido | m³/h | 2,5 |
| Presión de aire | MPa | 0,5 |
| Consumo de agua de refrigeración | L/h | 4000 |
| Potencia del motor | KW | 1,5 |
| Peso del soldador | kg | 2700 |
| Dimensión externa (longitud x anchura x altura) | mm | 4300×1550×2570 |
Somos fabricante profesional que se centra en la fabricación de máquinas de tambor de acero durante más de 30 años, nuestros equipos han sido exportados a Bangladesh, Vietnam, México, Rusia, México, Reino Unido, EE.UU., Argentina, Dubai, Kenia, Nigeria, etc. .. Tenemos un equipo técnico de todos los lados para investigar y mejorar la tecnología todo el tiempo. Alta calidad y servicio post-venta general se puede garantizar aquí . Somos Longterm Company, proporcionaremos maquinaria de calidad a largo plazo y cooperación a largo plazo para los clientes de todo el mundo.
P: ¿Cómo podemos garantizar la calidad?
A: Inspección final siempre antes del envío;
P: ¿Qué puedes comprar con nosotros?
R: Toda la máquina para la línea de producción de tambores de acero.
P: ¿Qué servicios podemos proporcionar?
R: Soporte técnico en línea, instalación in situ, piezas de repuesto...
Para que me permita enviar ofertas para las máquinas correctas, por favor, dígame los siguientes detalles:
R: Dibujo técnico
B: Tamaño del tambor de acero que desea fabricar
C: ¿Cuál es la capacidad por turno/día?
